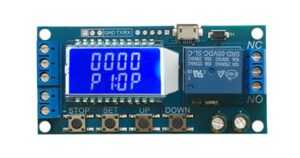

Modul relé s nastavitelným časovačem odpojení, připojení a LCD displejem

Obsahuje 2 řádkový displej, možnost nastavení přes UART, podporuje napájení přes micro USB, automatické ukládání nastavení a jeho uložení i po ztrátě napájení.
Popis módů:
P1 – Po vstupním impulzu je relé sepnuto po nastavenou dobu OP
P2 – Po vstupním impulzu je relé sepnuto po nastavenou dobu OP, po vstupním impulzu během odpočítávání OP se spustí nový časovač
P3 – Po vstupním impulzu je relé sepnuto po nastavenou dobu OP, po vstupním impulzu během odpočítávání OP se časovač resetuje, dojde k odpojení relé a časovač se zastaví
P4 –
P5 –
P6 –
P7 – Po vstupním impulzu, relé se sepne po uplynutí doby OP, během odpočítávání, po vstupním impulzu se časování zastaví
Nastavení parametrů:
Stiskněte a podržte tlačítko SET pro nastavení módu a parametrů
Tlačítky UP/DOWN měníte módy P1 – P7
Krátce stiskněte tlačítko SET pro zvolení módu a pokračování v nastavení parametrů
V tomto nastavení parametrů stiskněte tlačítko SET pro přepínání parametrů, které budou modifikovány. Stisknutím UP/DOWN měníte hodnoty právě nastavovaného parametru. (Neplatí pro módy P1, P3 P7)
V nastavení parametru OP/CL stiskněte krátce tlačítko STOP pro přepínání jednotky (1s/0,1s/0,01s/1min)
Po nastavení všech parametrů stiskněte tlačítko SET déle, než 2 sekundy pro uložení a opuštění nastavení.
Nastavení přes UART:
Konfigurace: přenosová rychlost 9600 (baudů)
Příkazy:
read – vypíše systémové parametry
OP: formát času doby OP
OP:xxxx – 1s
OP:xxx.x – 0,1s
OP:xx.xx – 0,01s
OP:x.x.x.x – 1 min
CL: formát času doby CL
CL:xxxx – 1s
CL:xxx.x – 0,1s
CL:xx.xx – 0,01s
CL:x.x.x.x – 1 min
LP:xxxx- nastavení cyklů
on – relé bude zapnuto
off – relé bude vypnuto
PX – nastavuje mód (např. P1)
Změna rozsahu časovače:
V nastavení parametru OP/CL stiskněte krátce tlačítko STOP pro zvolení časového rozsahu:
XXXX: 1s – 9999s
XXX.X: 0,1s – 999,9s
XX.XX: 0,01s – 99,99s
X.X.X.X: 1 minuta – 999,9 minut
Specifikace:
Napájení: 6V – 30V (micro USB 5V)
Klidový proud: 15mA, provozní proud: 50mA
Relé: 49 VAC 5 A, 30 VDC 5 A
Časovač: od 0,01s do 9999 minut
Provozní teplota: -40 – 85°C
Velikost: 8*3,8*1,9cm
Životnost: 100 000 sepnutí
Izolace pomocí optočlena
Výborná schopnost vůči rušení
Obsah balení:
1x Modul relé s nastavitelným časovačem odpojení, připojení a LCD displejem
