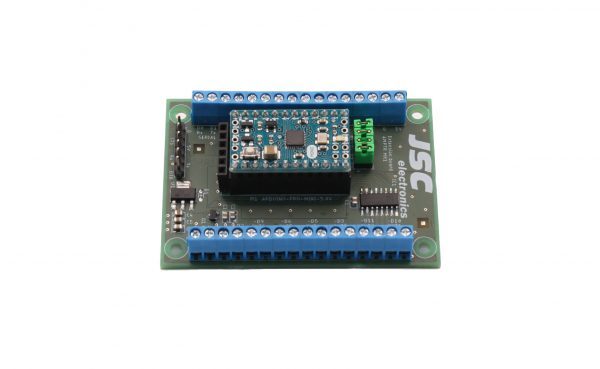

JSC Tranzistorový Shield pro klon Arduino Mini 5V

Shield je určen pro klon Arduino Mini Pro 5V. Umožňuje napájet Arduino ze zdroje  7–15 V DC a obsahuje výkonové výstupy (typ NPN, spínaná zem), které umožují spínat zátěž až 500 mA na jeden kanál (celkem 7 kanálů).
Je částečně kompatibilní také s originálním vývojovým kitem Arduino Mini, které má jinou konfiguraci pinů.
Vlastnosti:
Napájení: 7–15 V DC
Počet vstupně-výstupních pinů:14
Počet výkonových výstupů: 7 (z toho 6 PWM)
Max. spínané napětí výkonového výstupu: 15 V DC
Max. spínaný proud výkonového výstupu: 500 mA
Max. výstupní proud 5V výstupu: 500 mA
Rozměr DPS: 50×71 mm
Průměr montážních otvorů: 3 mm
Rozteč montážních otvorů: kratší 40 mm, delší 63 mm
Upozornění:
Jsou-li na shieldu nasazeny propojky (jumpery) na pinech D4, D7, D8 nebo D12, nesmí být tyto piny nakonfigurovány jako výstupy (došlo by ke zkratu). Z výroby jsou piny konfigurovány jako vstupy a před programováním doporučujeme propojky odpojit.
Obsah balení:
1x JSC Tranzistorový Shield pro klon Arduino Mini 5V (klon Arduino Mini není součástí zásilky).
